技术参数：

机器尺寸	（600L）*(500W)*(900H)
电压	220v/50~60HZ
功率	1.0KW
气压	0.5~0.7Mpa
控制方式	PLC+触摸屏
重量	100KG

特点：

1.结构稳定，速度快。同时降低人工劳动力强度，设备机构简洁、容易维护，可代替2-3人的工作量，为客户有效的节省生产成本。

2.设备全自动化生产，在专用软件控制下设备实现快速生产

 一、机器安装调试

1、本设备应安装在室内干燥、通风的地方。

2、工作环境温度应该在10-35℃之间。

3、工作环境湿度应在5-35％之间。

4、本设备采用AC220V/50-60HZ电源供电,所使用插座应良好接地。

5、设备安装好后，仔细检查各个部位螺栓是否锁紧，机台是否有杂物,清理无误后方可开机运行。

6、调试机器需明确机器的通电情况，以确保人身安全。

二、扩摸机操作说明

2.1设备结构



职责

• 生产操作人员需按照本操作规范与操作程序，以规范员工的操作，起到指导作用。

• 维修人员需按照本操作规定定期维护保养。

安全要求：

• 操作员工必须在培训考核合格后才可以上岗作业。

• 操作中若出现异常响动或故障先兆，先按下停止按钮切断电源并及时联系维修

• 机器运行时禁止手接触台盘加热、上盖上下气缸等压合位置，以及静电消除等电气部位

• 伺服回零时禁止放入任何东西（如覆膜治具，扩摸产品等）

• 一定要在电源切断的情况下进行维修

• 停机清扫时，必须关闭电源。

2.3操作流程

1） 开机准备

• 气源及温度：开启压缩空气开关，按工艺标准设置气压的工艺参数。

• 工艺参数：气压0.5-0.7MPa,不低于0.4MPa

• 操作人员应定期检查整个运动部分，确认不会有金属条及杂物。如果有及时停机清除

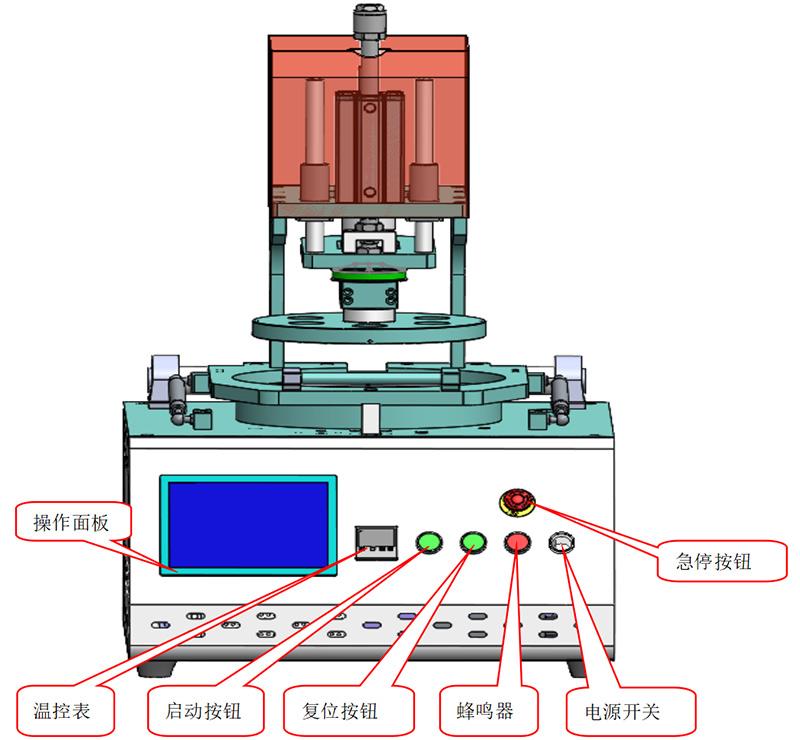

2.4操作面板及按键功能简介

A－人机界面

B－电源开关（开启或关闭机器电源）

C－启动按钮（启动自动运行）

D－复位按钮（复位手动或自动中的手动状态，以及报警消除）

E－急停按钮（紧急停止）

F－温控表（设定温度）

G－蜂鸣器（报警提示）

三、触摸屏界面操作方式

触摸屏操作面板采用了业界先进的触摸操作技术，友好的界面以及便捷的操控都给用户的日常使用带来革新性的变化。功能按键采用业界公认的图形标识，图形是国际化语言，各国用户都可以识别，用户可以使用手指或者其他物体点触屏幕，完成相应的操作。

各界面功能如下：

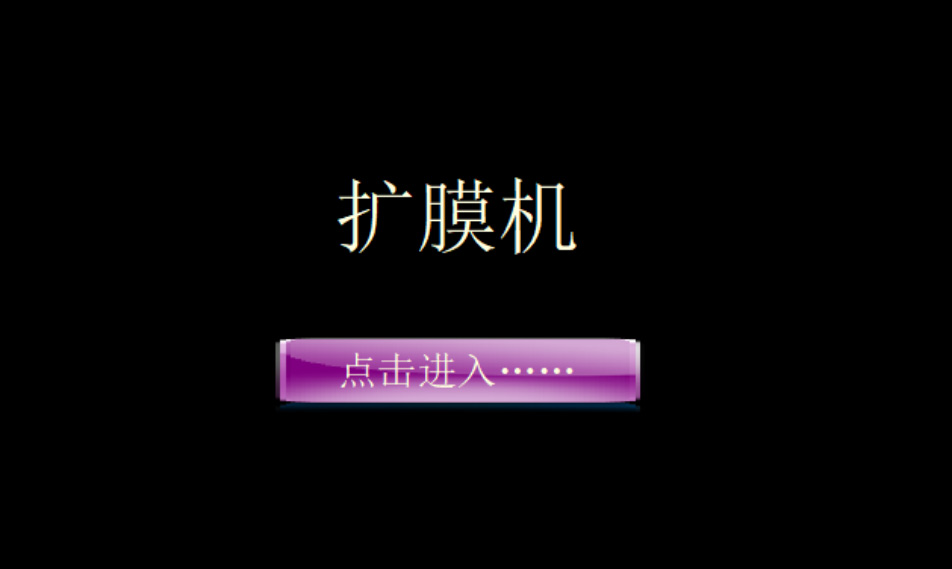

3.1开机页面



1. 点击中间按钮进入操作界面。

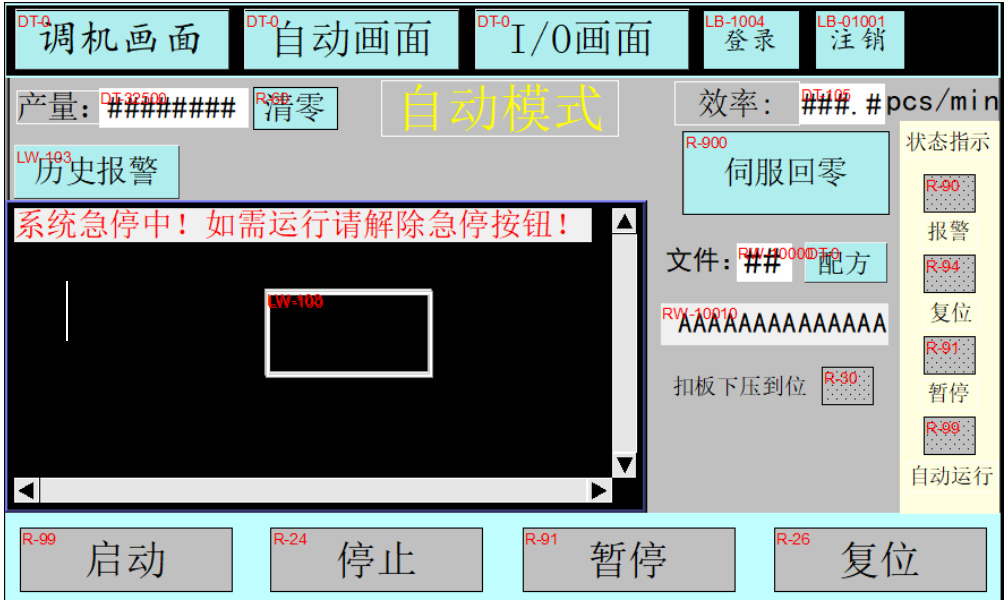

3.2自动页面



1. 查看报警信息，机器产量，可进行清除；

2. 选择机器当前运行状态。

3. 机器伺服回零等待操作。

4. 各页面的入口按钮。

生产流程

在进行产品生产时我们要进入自动页面中，在每次开机必须要进行伺服回零，等待伺服回零完成后，可以先放字母环，再放附膜治具，最后扣上下压盖板，这些动作完成之后，，可以点击触摸屏的启动按钮让设备进入自动状态，确认安全的情况下，点击触摸屏右边的绿色启动按钮，设备开始生产。

自动画面—配方讲解

我们在生产不同规格的产品时都要改变机器台盘上升的高度，为了减少或者避免参数改错，我们增加了配方功能，关于配方的使用，其实也很简单，总计30个配方，假设现有五款产品，分别为A, B, C, D, E,那我们可以选择0-4这五个配方,（0对应A  1对应B,依次排序）假设A的上升参数为8，那我们就调用0号配方，然后切换到调机画面把台盘上升的工作位1参数改为8，改完之后就算后面切换到别的配方改了这个工作位1的参数，也不会影响0号配方。所以后面再次调用0号配方他的工作位1参数还是8.。  1---4配方同0一样设置。

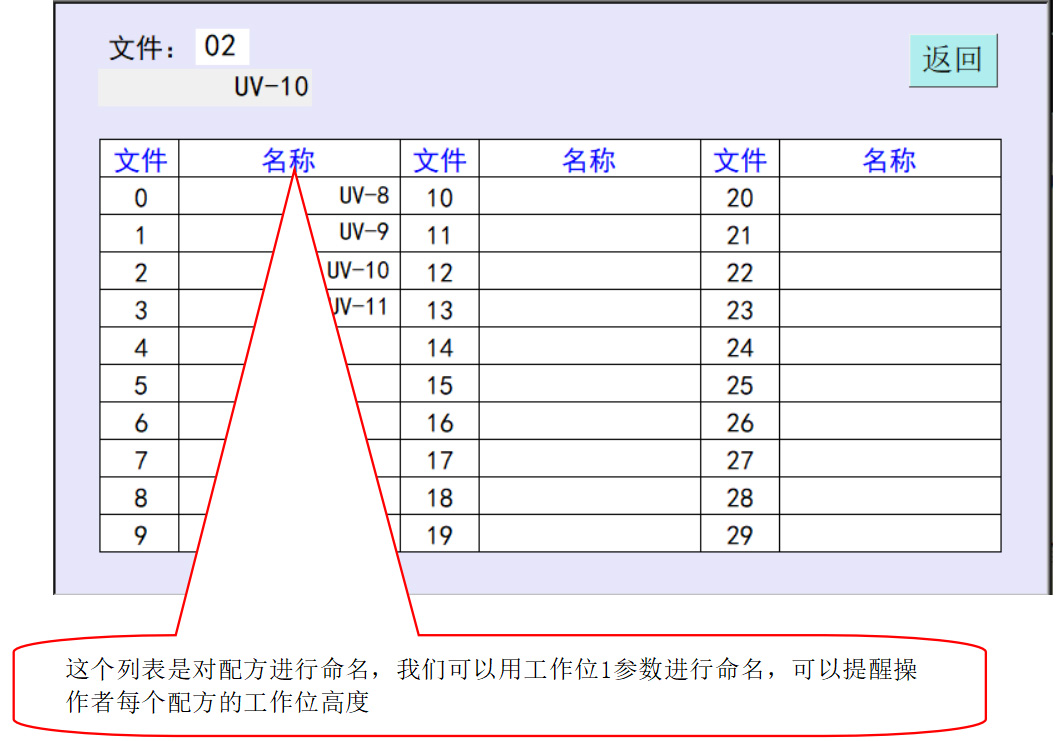

点击自动画面中的配方按钮将进入配方画面如下

 操作及运行

• 接通气源，保证气源充足。

• 接通电源前，确认工作台面上没有阻碍物，保持清洁.

• 接通电源（220V/50-60HZ）并保证连接正确。

• 打开控制面板上的电源开关，电源指示灯亮。

• 机器进行回零，建议等待加热温控器为50度时进行自动运行操作。

• 机器通电后按下触摸屏自动页面的“启动”开关，机器开始进入自动状态，确定可以启动时则需要按下控制面板上的启动按钮机器开始自动运行，在实际工作中发现问题可按下触摸屏自动页面的“暂停”开关停止机器运行。
